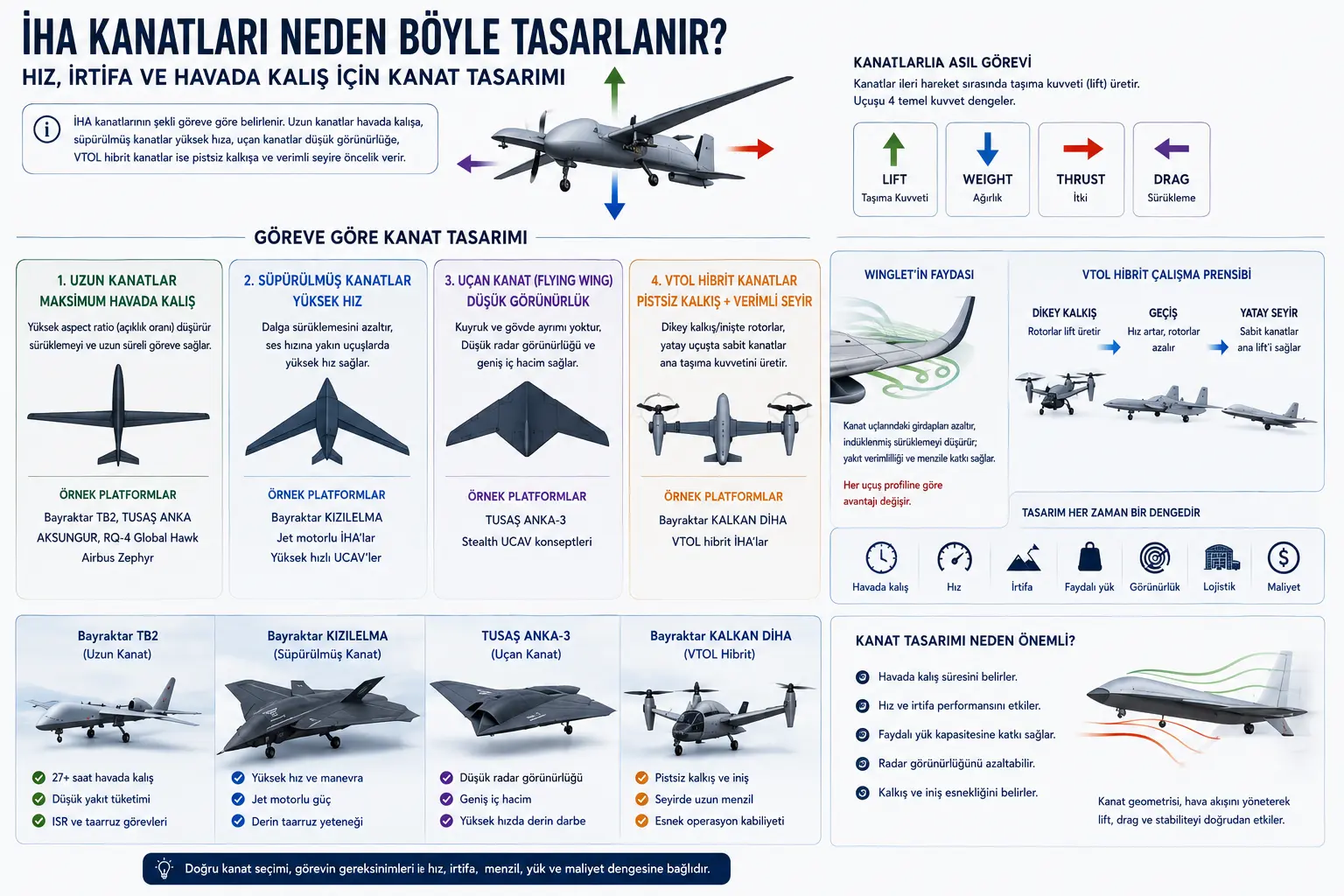

İHA Kanatları Neden Böyle Tasarlanır?
Hız, İrtifa ve Havada Kalış İçin Kanat Tasarımı
Bir İHA'ya uzaktan baktığınızda ilk dikkatinizi çeken şeylerden biri kanatlarıdır. Kimisinin uzun ve ince, kimisinin kısa ve geniş, bazılarının ise neredeyse hiç kuyruğu yoktur.
Peki neden? Bunun nedeni estetik değil, tamamen görev gereksinimleridir.
Bir İHA'nın ne kadar hızlı uçacağını, ne kadar süre havada kalacağını, hangi irtifada görev yapacağını, ne kadar yük taşıyacağını ve hatta radar tarafından ne kadar kolay görüleceğini büyük ölçüde kanat tasarımı belirler.
Bu yazıda modern insansız hava araçlarında kullanılan kanat geometrilerini, neden farklı tasarlandıklarını ve gerçek platformlardan örneklerle hangi göreve hangi kanadın uygun olduğunu sade bir dille inceleyeceğiz.
Kanadın Asıl Görevi Nedir?
Kanadın görevi İHA'yı ileri götürmek değil, ileri hareket sırasında oluşan hava akışını kullanarak taşıma kuvveti (lift) üretmektir. İleri hareketi motor veya pervane tarafından üretilen itki (thrust) sağlar.
NASA'nın tanımladığı, uçuşu gerçekleştiren dört temel fiziksel kuvvet şunlardır:
- Lift (Taşıma Kuvveti): Kanatların ürettiği, aracı yukarı kaldıran kuvvet.
- Weight (Ağırlık): Yer çekiminin aracı aşağı çeken etkisi.
- Thrust (İtki): Motorun aracı ileri iten gücü.
- Drag (Sürükleme): Hava direncinin aracı geriye çeken ve yavaşlatan etkisi.
Dengeli bir düz uçuşun sürdürülebilmesi için bu kuvvetlerin tam bir uyum içinde olması gerekir: Taşıma kuvveti ağırlığa, itki kuvveti ise sürüklemeye eşitlendiğinde İHA irtifasını ve hızını koruyarak havada süzülür.
Neden Bazı İHA'ların Kanatları Çok Uzundur?
Uzun kanatlar genellikle yüksek aspect ratio (açıklık oranı) değerine sahiptir. Aspect ratio, kabaca kanat açıklığının kanat genişliğine (akor çizgisine) oranıdır. Bu oran yükseldikçe kanat uçlarında oluşan zararlı girdaplar, yani indüklenmiş sürükleme (induced drag) azalır. Sürtünme minimuma indiği için yakıt tüketimi düşer ve havada kalış süresi maksimuma çıkar.
Bu nedenle uzun süreli keşif, gözetleme ve istihbarat görevlerinde uzun kanatlar bir standarttır:
- Bayraktar TB2, TUSAŞ ANKA ve AKSUNGUR: Türkiye'nin operasyonel başarılarıyla tanınan, uzun süreli görevler için tasarlanan MALE sınıfı İHA'ları.
- RQ-4 Global Hawk: Yaklaşık 40 metreye varan kanat açıklığıyla, yüksek irtifada geniş alanları tarayan küresel bir gözetleme platformudur.
- Airbus Zephyr: Bu tasarım felsefesinin sınırlarını zorlayan çarpıcı örneklerden biridir. Yaklaşık 25 metrelik kanat açıklığına rağmen yalnızca 75 kg ağırlığında olan bu güneş enerjili İHA, ultra yüksek aspect ratio değeri sayesinde 64 gün kesintisiz havada kalarak dünya rekoru kırmıştır.
Uzun Kanat Her Zaman Daha mı İyidir?
Hayır. Uzun kanatların aerodinamik avantajları, beraberinde ciddi mühendislik zorlukları getirir. Kanat boyu uzadıkça kök kısmına binen yapısal yük artar ve kanatta aşırı esneme (eğilme) meydana gelir. Bu durum gövdenin ağırlaştırılmasını, daha karmaşık üretim tekniklerini ve hassas bir hangarlama planlamasını zorunlu kılar. Ayrıca uzun kanatlı araçların ani manevra kabiliyeti oldukça sınırlıdır.
Kritik optimizasyon: Tasarımcılar her zaman “en uzun” kanadı değil; görevin gerektirdiği havada kalış süresi, taşınacak faydalı yük kapasitesi, hedeflenen uçuş hızı, yapısal dayanıklılık ve üretim maliyeti ile lojistik ve operasyonel kısıtlamaları (pist boyu, hangar alanı vb.) birlikte dengeleyen en optimum kanadı seçer.
Düz Kanatlar Neden Hâlâ Kullanılıyor?
Düz kanatlar, düşük ve orta uçuş hızlarında maksimum taşıma kuvveti (lift) ve yüksek aerodinamik verimlilik sunar. Karmaşık ve maliyetli geometrilere kıyasla üretimi daha kolay, yapısı daha hafiftir. Bu nedenle kesintisiz keşif, sınır gözetleme, deniz devriyesi ve istihbarat (ISR) görevlerinde hâlâ en güçlü çözümlerden biridir.
Türkiye'nin öne çıkan platformları bu verimliliğin en net örneklerini sunar:
- Bayraktar TB2: Düz ve verimli kanat yapısıyla 27 saati aşan uçuşlar gerçekleştirebilir.
- TUSAŞ ANKA: Zorlu hava koşullarında bile 30 saatin üzerinde kararlılıkla havada kalabilir.
- AKSUNGUR: Aynı düz kanat felsefesini çift motorla birleştirerek 50 saati bulan kesintisiz görev süresine ulaşmıştır.
Bu başarılar, tek başına kanat şeklinin değil; kanat tasarımının motor, gövde hafifliği ve yakıt kapasitesiyle tam bir sistem uyumu içinde ele alınması gerektiğini gösterir.
Süpürülmüş Kanatlar Neden Tercih Ediliyor?
Hız arttıkça hava akışındaki sıkıştırılabilirlik etkileri ve dalga sürüklemesi (şok dalgaları) önem kazanır. Süpürülmüş kanat geometrisi, özellikle ses hızına yaklaşan (transonik) uçuşlarda bu olumsuz etkileri yönetmek için tasarlanmıştır.
- Dalga sürüklemesini azaltır: Ses hızına yakın geçişlerde oluşan direnci minimuma indirir.
- Yüksek seyir hızı sunar: İHA'nın hedef bölgeye çok daha hızlı intikal etmesini sağlar.
- Jet motorlarıyla uyumlu çalışır: Yüksek güçlü jet motorlarının ürettiği itkiyi verimli uçuşa dönüştürür.
Bu nedenle süpürülmüş kanatlar modern savaş uçaklarında, jet motorlu İHA'larda ve yüksek hızlı mühimmat taşıyan insansız savaş uçağı (UCAV) platformlarında sıkça görülür. Bayraktar KIZILELMA, bu tasarımın Türkiye'deki en çarpıcı örneklerinden biridir.
Flying Wing Tasarımı Neden Kullanılıyor?
Uçan kanat (flying wing); klasik kuyruk yapısının ve belirgin gövde ayrımının bulunmadığı, kanadın aynı zamanda gövde görevini de üstlendiği yenilikçi bir yaklaşımdır. Bu tasarım; geniş iç hacim, yüksek aerodinamik verim ve düşük radar görünürlüğü (hayalet uçak) hedefleriyle tasarlanır.
TUSAŞ ANKA-3 gibi platformlarda bu yaklaşım, yüksek hızlarda derin darbe (düşman hattının arkasına sızma) ve düşük görünürlük yeteneklerini bir arada sunar.
Tek başına görünmezlik sağlamaz: Uçan kanat geometrisi radarda düşük görünürlüğe önemli katkı sağlar; ancak kesin sonuç gövde açılarının hassasiyetine, kullanılan kompozit malzemelere, hava girişlerinin saklanmasına, egzoz ısı yönetimine ve bütünsel platform tasarımına bağlıdır.
Winglet Gerçekten İşe Yarıyor mu?
Winglet, kanat uçlarında yukarı doğru gördüğümüz kıvrımlara verilen addır. Kanat altındaki yüksek basınçlı havanın üst yüzeye kaçarak oluşturduğu girdapları ve buna bağlı indüklenmiş sürüklemeyi azaltabilir. Bu sayede yakıt verimliliğine ve menzile katkı sağlar.
Ancak winglet, beraberinde ekstra ağırlık ve yapısal yük getirir. Kazanç; kanadın tamamına, uçuş hızına ve görev profiline bağlıdır. Bu nedenle her İHA'da winglet görmek veya her platformda aynı avantajı beklemek doğru değildir.
VTOL İHA'larda Kanadın Görevi Değişiyor mu?
Hayır, yalnızca uçuş evrelerine göre görev paylaşımı değişir. Hibrit sistemlerde dikey kalkış ve iniş sırasında döner kanatlar (rotorlar) helikopter gibi çalışarak taşıma kuvvetini üretir. İHA ileri doğru hızlanıp yatay uçuşa geçtiğinde ise sabit kanatlar havayı yakalar ve yeniden ana taşıma kaynağı hâline gelir.
Bayraktar KALKAN DİHA gibi hibrit platformlar; piste ihtiyaç duymadan üslerden veya gemilerden kalkış yapabilme esnekliğini, düz uçuşta ise sabit kanatların sağladığı uzun menzil ve yakıt verimliliğiyle birleştirir.
Bir İHA'nın kanadı yalnızca havada kalmasını sağlayan bir parça değildir. Görev süresi, hız, irtifa, faydalı yük, radar görünürlüğü ve kalkış yöntemi birlikte değerlendirilerek tasarlanır.
En iyi kanat yoktur; göreve en uygun kanat vardır. TB2'nin uzun ve ince kanadı ile KIZILELMA'nın süpürülmüş jet kanadı farklı görünse de ikisi de kendi görev profiline göre seçilmiş çözümlerdir.
